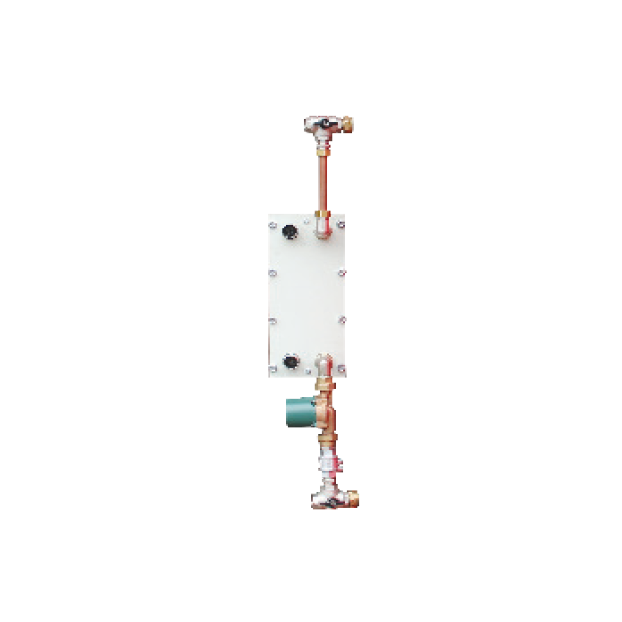

Modulo scambiatore a piastre ispezionabili per accumuli/bollitori A.C.S.
Composizione della fornitura:
- Scambiatore a piastre ispezionabili
- Tubazioni di raccordo
- n°2 Valvole a 3 vie
- Valvola di non ritorno
- Circolatore sanitario
| Potenze impiegate | PRIMARIO | SECONDARIO | |||
| – | Portata | ΔP | Portata | ΔP | |
| Modello | kW | m³/h | m.c.a. | m³/h | m.c.a. |
| P02109 | 34,9 | 1,56 | 1,26 | 0,8 | 0,4 |
| P02113 | 64 | 2,86 | 1,79 | 1,46 | 0,55 |
| P02117 | 87,2 | 3,89 | 1,86 | 1,99 | 0,57 |
| P02121 | 116,3 | 5,19 | 2,08 | 2,66 | 0,64 |
| P02127 | 168,6 | 7,53 | 2,52 | 3,85 | 0,78 |
| P02133 | 221 | 9,86 | 2,81 | 5,04 | 0,87 |
Dati calcolati con temperature di esercizio:
PRIMARIO 80/60°C – SECONDARIO 10/48°C
